LOTOTO-Ausrüstung ermöglicht die sichere Energieisolierung bei Arbeiten an Maschinen und Anlagen. Der Artikel erklärt praxisnah Hängeschlösser, Verriegelungen und Gruppen-LOTO.
Bei Arbeiten an Maschinen und Anlagen ist das Isolieren von Energie essenziell. Lockout Tagout (LOTOTO) verhindert, dass Maschinen während Wartungsarbeiten unerwartet eingeschaltet werden. Hierfür werden verschiedene Hilfsmittel eingesetzt, jeweils mit einer spezifischen Funktion. In diesem Artikel wird ein Überblick über LOTOTO-Ausrüstung gegeben, einschließlich praktischer Anwendungen und wichtiger Aspekte.
Was ist LOTOTO-Ausrüstung?
LOTOTO-Ausrüstung umfasst alle Mittel, die verwendet werden, um Energiequellen sicher zu isolieren und sichtbar zu machen, dass Arbeiten stattfinden.
Dabei handelt es sich stets um eine Kombination aus drei Funktionen:
- Physische Blockierung von Energie
- Verhindert, dass eine Energiequelle wieder eingeschaltet wird
- Klare Kommunikation am Arbeitsplatz
- Macht deutlich, dass an der Anlage gearbeitet wird
- Persönlicher Schutz der Mitarbeitenden
- Stellt sicher, dass jede Person die Kontrolle über ihre eigene Sicherheit hat
Diese drei Elemente bilden zusammen die Grundlage eines effektiven LOTOTO-Verfahrens. Das Fehlen eines dieser Bestandteile führt nahezu immer zu einem erhöhten Risiko.
1. Sicherheitshängeschlösser (die Basis von LOTOTO)
Das persönliche Hängeschloss ist der grundlegendste Bestandteil von LOTOTO. Ohne Hängeschloss gibt es keine physische Garantie, dass eine Energiequelle isoliert bleibt. Innerhalb von LOTOTO gilt ein striktes Prinzip:
Jede Person bringt ihr eigenes persönliches Schloss an.
Das bedeutet, dass die Sicherheit nicht von Verfahren oder Absprachen abhängt, sondern physisch sichergestellt ist. Solange ein Schloss angebracht ist, kann die Anlage nicht eingeschaltet werden, ohne dass dies sofort sichtbar ist. In der Praxis verhindert dies Situationen, in denen eine Anlage versehentlich oder unbewusst wieder gestartet wird, während noch daran gearbeitet wird.
Farben und Identifikation
Sicherheitshängeschlösser sind bewusst gut erkennbar ausgeführt. In vielen Organisationen wird mit Farbcodierung gearbeitet, um zwischen verschiedenen Gruppen zu unterscheiden, wie z. B. interne Mitarbeitende, Auftragnehmer oder bestimmte Abteilungen. Das Ziel ist nicht ästhetisch, sondern funktional: Bei mehreren Schlössern an einem Isolationspunkt muss auf einen Blick erkennbar sein, wer beteiligt ist.
Neben der Farbe ist die persönliche Identifikation essenziell. Ein Schloss muss immer einer bestimmten Person zugeordnet werden können. Dies erfolgt in der Regel über:
- Namenskennzeichnungen
- Gravur
- Aufkleber oder Fotoidentifikation
Ohne eindeutige Identifikation entsteht Unsicherheit bezüglich der Zuständigkeit. In solchen Fällen darf eine Anlage nicht freigegeben werden, was zu Verzögerungen und Sicherheitsrisiken führen kann.
Es gibt drei Systeme:
- Keyed different → Jedes Schloss hat einen eigenen Schlüssel. Dies ist die Standard- und sicherste Lösung.
- Keyed alike → Mehrere Schlösser können mit demselben Schlüssel geöffnet werden, jedoch nur im Einsatz einer Person. Dies wird verwendet, wenn eine Person mehrere Energiepunkte gleichzeitig verriegeln muss.
- Master key → Ein übergeordneter Schlüssel kann mehrere Schlösser öffnen. Dies darf ausschließlich gemäß einer streng kontrollierten Prozedur verwendet werden, z. B. bei Abwesenheit einer Person.
Ein unsachgemäßes Schlüsselmanagement untergräbt unmittelbar das Prinzip der persönlichen Sicherheit und muss daher strikt geregelt sein.
2. Gruppen-LOTO (Arbeiten mit mehreren Personen)
In vielen Wartungssituationen arbeiten mehrere Personen gleichzeitig an derselben Anlage. In solchen Fällen ist eine individuelle Verriegelung allein nicht ausreichend; es ist Koordination erforderlich, ohne dass die persönliche Sicherheit verloren geht.
Gruppen-LOTO stellt sicher, dass:
- jede Person individuell geschützt bleibt
- Energie erst wieder hergestellt werden kann, wenn alle fertig sind
Ein Lockout-Hasp (Mehrfachverriegelung) ermöglicht es, mehrere Hängeschlösser an einem Isolationspunkt anzubringen. Dies ist erforderlich, da ein Schalter oder ein Ventil in der Regel nur einen Befestigungspunkt hat. Das Prinzip ist einfach, aber effektiv: Solange ein Schloss vorhanden ist, bleibt die Energie blockiert. Dadurch kann keine Person die Anlage freigeben, während andere noch arbeiten.
Bei größeren Anlagen sind häufig mehrere Energiepunkte beteiligt. Anstatt dass jede Person alle Punkte einzeln verriegelt, wird ein Schlüsselschrank verwendet.
Vorgehensweise:
- Alle Energiepunkte werden verriegelt
- Die Schlüssel werden in einem zentralen Kasten aufbewahrt
- Jede Person bringt ihr persönliches Schloss am Kasten an
Solange ein Schloss vorhanden ist, bleiben die Schlüssel und damit die Energie unzugänglich. Dieses System bringt Struktur in komplexe Situationen und verhindert Fehler bei der Freigabe von Anlagen.
3. Tags und Kennzeichnungen
Während ein Hängeschloss für physische Sicherheit sorgt, gewährleisten Tags und Kennzeichnungen die Kommunikation.
Ein LOTOTO-Tag macht sichtbar:
- dass eine Anlage verriegelt ist
- wer verantwortlich ist
- warum die Verriegelung angebracht wurde
Typische Informationen auf einem Tag:
- Name der Person
- Datum
- Grund der Verriegelung
- Kontaktdaten
Ein wichtiger Grundsatz ist, dass ein Tag niemals ein Schloss ersetzt. Eine Kennzeichnung kann eine Anlage nicht blockieren und bietet daher keinen physischen Schutz. Die Kombination aus Schloss + Tag sorgt sowohl für Sicherheit als auch für Klarheit am Arbeitsplatz.
4. Verriegelungen nach Energieart
Nicht jede Energiequelle kann auf die gleiche Weise isoliert werden. Daher gibt es verschiedene Arten von Verriegelungen, abgestimmt auf den Anlagentyp.
Angewendet bei:
- Hauptschaltern
- Leitungsschutzschaltern
- Lasttrennschaltern
Diese Verriegelungen blockieren den Schalter in der Aus-Stellung, anschließend wird ein Hängeschloss angebracht.
Für Systeme mit Flüssigkeiten, Gasen oder Dampf werden Armaturen verriegelt, wie z. B.:
- Kugelhahnverriegelungen
- Absperrklappen
- Handradventile
Dies verhindert, dass Leitungen unerwartet geöffnet werden.
Bei Druckluft reicht es nicht aus, nur abzusperren. Restdruck muss immer abgebaut werden, um unkontrollierte Bewegungen zu vermeiden.
Kabelverriegelungen werden eingesetzt, wenn:
- mehrere Energiepunkte gleichzeitig blockiert werden müssen
- Standardverriegelungen nicht passen
Ein Kabel wird durch mehrere Punkte geführt und mit einem Hängeschloss gesichert.

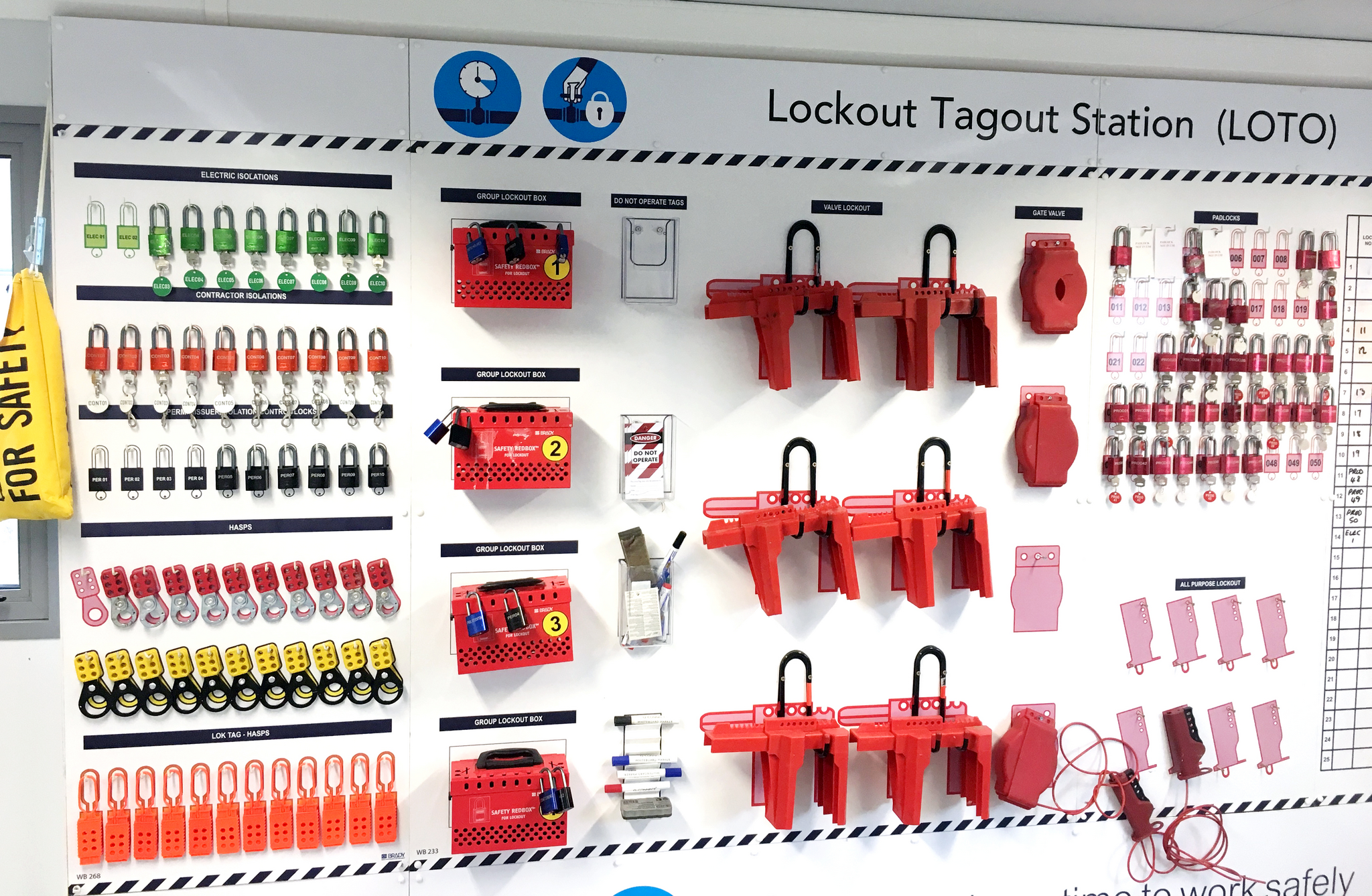

5. Shadowboards
Shadowboards sorgen für Struktur im Management von LOTOTO-Mitteln. Alle Materialien haben einen festen Platz, sodass sofort sichtbar ist:
- welches Material verfügbar ist
- was in Gebrauch ist
- was fehlt
Dies trägt zu einer konsistenten Anwendung von LOTOTO bei und verhindert, dass Mitarbeitende ohne geeignete Mittel beginnen.
6. Leitungs- und Energiekennzeichnung
In komplexen Anlagen ist nicht immer sofort ersichtlich, welche Energiequelle wo vorhanden ist. Leitungskennzeichnungen machen dies sichtbar durch:
- Farbcodierung
- Fließrichtung
- Bezeichnung des Mediums
Dies hilft Mitarbeitenden, schnell den richtigen Isolationspunkt zu identifizieren und verhindert Fehler wie das Absperren der falschen Leitung.
7. Digitale LOTOTO-Systeme
In größeren Organisationen oder bei komplexen Anlagen wird LOTOTO häufig durch digitale Systeme unterstützt.
Diese Systeme ermöglichen:
- Registrierung von Energiequellen und Isolationspunkten
- Dokumentation von Verfahren
- Dokumentation von Arbeiten
- Durchführung von Audits und Kontrollen
Beispiele für solche Systeme:
- ABUS One LOTO (Fokus auf Schloss- und Schlüsselmanagement)
- Brady Link360 (Verfahrensmanagement und visuelle Anleitungen)
- Master Lock eLOTO (Management und Compliance)
Digitale Unterstützung sorgt für mehr Übersicht und hilft, LOTOTO strukturiert und konsistent umzusetzen.
