Mechanische Einschlusssicherung für Schiebe- und Drehtüren

• Geschrieben am 18 Juni 2025
• 0

ALPHA, mechanische Einschlusssicherung für Schiebe- und Drehtüren

Die ALPHA ist eine mechanische Einschlusssicherung für Schiebe- und Drehtüren an Maschinen. Die ALPHA verhindert das unerwartete Wiederanlaufen von Maschinen während Wartungs- oder Reinigungsarbeiten und schützt Bediener vor dem Einschluss, wenn sie sich mit dem ganzen Körper im Gefahrenbereich aufhalten.

Die ALPHA wird als zusätzliche Sicherheitsmaßnahme bei vorhandenen Zuhaltungen eingesetzt und bietet Schutz gemäß dem Lockout-Tagout-Prinzip (LOTO), ohne dass elektrische Änderungen erforderlich sind.

Wie funktioniert die ALPHA?

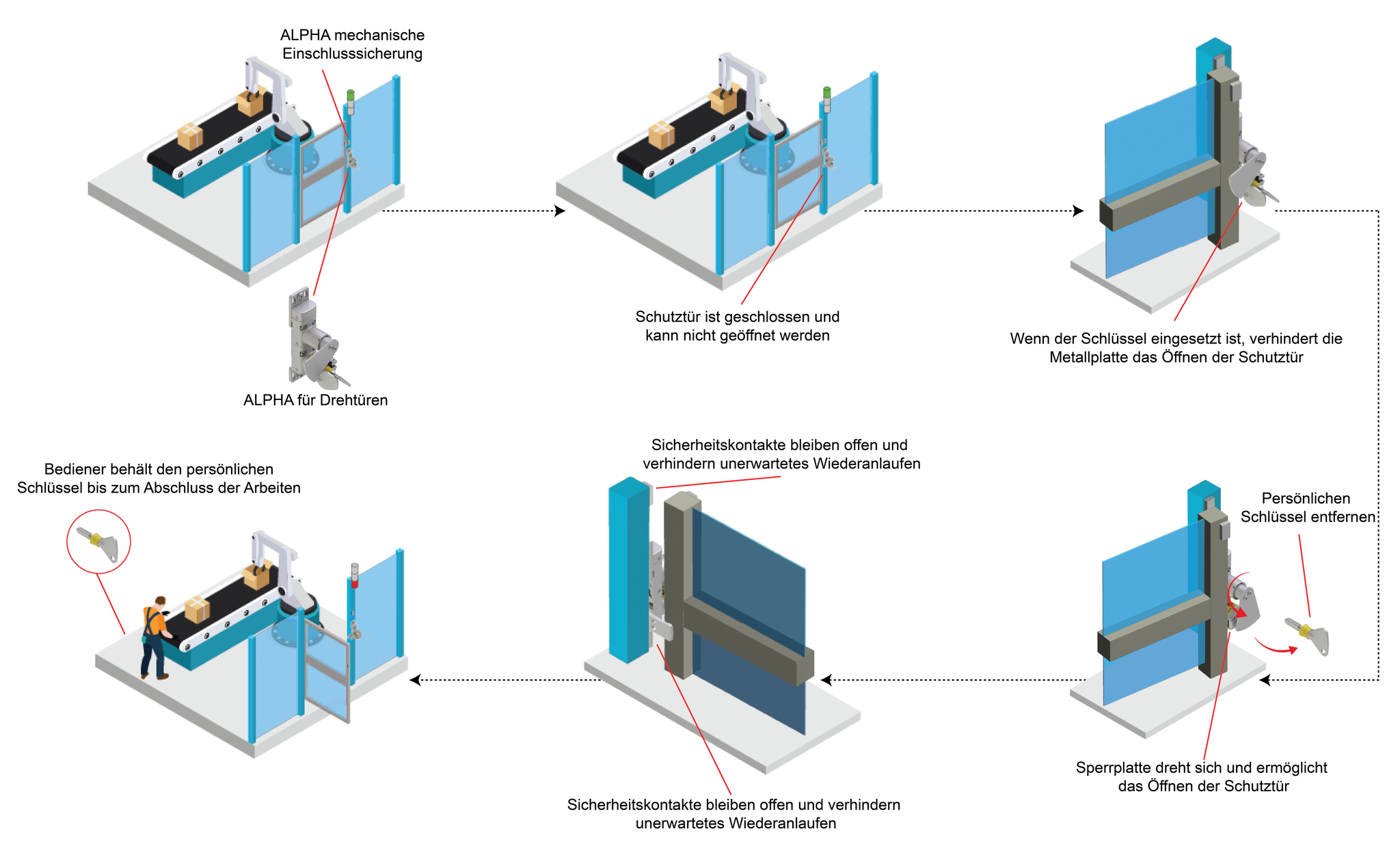

ALPHA für Drehtüren
Bei laufender Maschine ist die Tür geschlossen und die Sicherheitskontakte des vorhandenen Sicherheitsschalters sind geschlossen.

Wird die Tür geöffnet, schaltet der Sicherheitsschalter die Maschine ab. Die ALPHA verhindert jedoch, dass die Tür vollständig geöffnet werden kann, bis der Schlüssel gedreht und entfernt wird.

Das Drehen und Entfernen des Schlüssels erfüllt zwei Funktionen:
- Die vordere Sperrplatte wird freigegeben, sodass die Tür vollständig geöffnet werden kann.
- Die hintere Sperrplatte wird gedreht und blockiert dadurch mechanisch das Schließen der Tür.

Der Bediener nimmt den Schlüssel als persönlichen Sicherheitsschlüssel mit in den Gefahrenbereich. Ohne diesen Schlüssel kann die Tür nicht geschlossen werden und ein Neustart der Maschine bleibt verhindert.

ALPHA für Schiebetüren
Bei laufender Maschine ist die Schiebetür geschlossen und die Sicherheitskontakte des vorhandenen Sicherheitsschalters sind geschlossen.

Beim Öffnen der Tür schaltet der Sicherheitsschalter die Maschine ab. Die ALPHA verhindert auch hier, dass die Schiebetür vollständig geöffnet werden kann, bis der Schlüssel gedreht und entfernt wird.

Durch das Drehen und Entfernen des Schlüssels:
- Wird die vordere Sperrplatte freigegeben, sodass die Schiebetür vollständig geöffnet werden kann.
- Wird die hintere Sperrplatte gedreht, wodurch das Schließen der Schiebetür verhindert wird.

Auch hier gilt: Der Bediener nimmt den Schlüssel als persönlichen Sicherheitsschlüssel mit in den Gefahrenbereich. Solange der Schlüssel nicht zurückgesetzt wurde, kann die Tür nicht geschlossen werden und die Maschine bleibt verriegelt.

Lockout-Tagout-Anwendung
An der ALPHA können optional zwei Lockout-Tagout-Sicherheitsschlösser angebracht werden. Dadurch können mehrere Bediener ihre Anwesenheit mechanisch gemäß den geltenden LOTO-Verfahren absichern.

Technische Merkmale
- Mechanische Einschlusssicherung für Schiebe- und Drehtüren
- Verhindert unerwartetes Wiederanlaufen bei Whole-Body-Zugang
- Vollständig mechanisch, keine Verkabelung oder Programmierung erforderlich
- Einfach integrierbar in bestehende Zuhaltungssysteme oder Lichtvorhänge
- Gehäuse und Komponenten aus Edelstahl, geeignet für den industriellen Einsatz
- Montage mit nur zwei Befestigungspunkten
- Geeignet für staubige, verschmutzte oder feuchte Umgebungen sowie für Anlagen mit regelmäßiger Reinigung
- Zwei Befestigungspunkte für zusätzliche Lockout-Tagout-Sicherheitsschlösser

Typische Anwendungsbereiche
- Abgesicherte Bereiche mit Schiebe- oder Drehtüren
- Zugänge, bei denen Bediener den Gefahrenbereich mit dem ganzen Körper betreten
- Zusätzlicher Schutz bei bestehenden Zuhaltungen oder Lichtvorhängen (BRAVO für Lichtvorhänge)
- Umgebungen mit Lockout-Tagout-Verfahren

Für technische Spezifikationen oder Anwendungsempfehlungen zur ALPHA wenden Sie sich bitte an Lockout-tagout-shop.com.
