Verhinderung von Maschinenneustart und Einschluss mit dem BRAVO-Verriegelungs-Blockiersystem

• Geschrieben am 23 Oktober 2025
• 0

In industriellen Umgebungen werden Lichtvorhänge häufig als berührungslose Schutzeinrichtungen eingesetzt, um Bedienpersonal vor Gefahrenbereichen zu schützen. Dennoch besteht weiterhin das Risiko eines unbeabsichtigten Maschinenneustarts oder des Einschlusses von Bedienern während Wartungs- oder Störungsarbeiten. Das BRAVO-Verriegelungs-Blockiersystem, entwickelt von Unique Safety Products in Zusammenarbeit mit Fortress Safety, bietet eine vollständig mechanische und nachrüstbare Lösung, um diese Risiken auf einfache und zuverlässige Weise zu beseitigen.

Mechanische Sicherheit für Lichtvorhänge

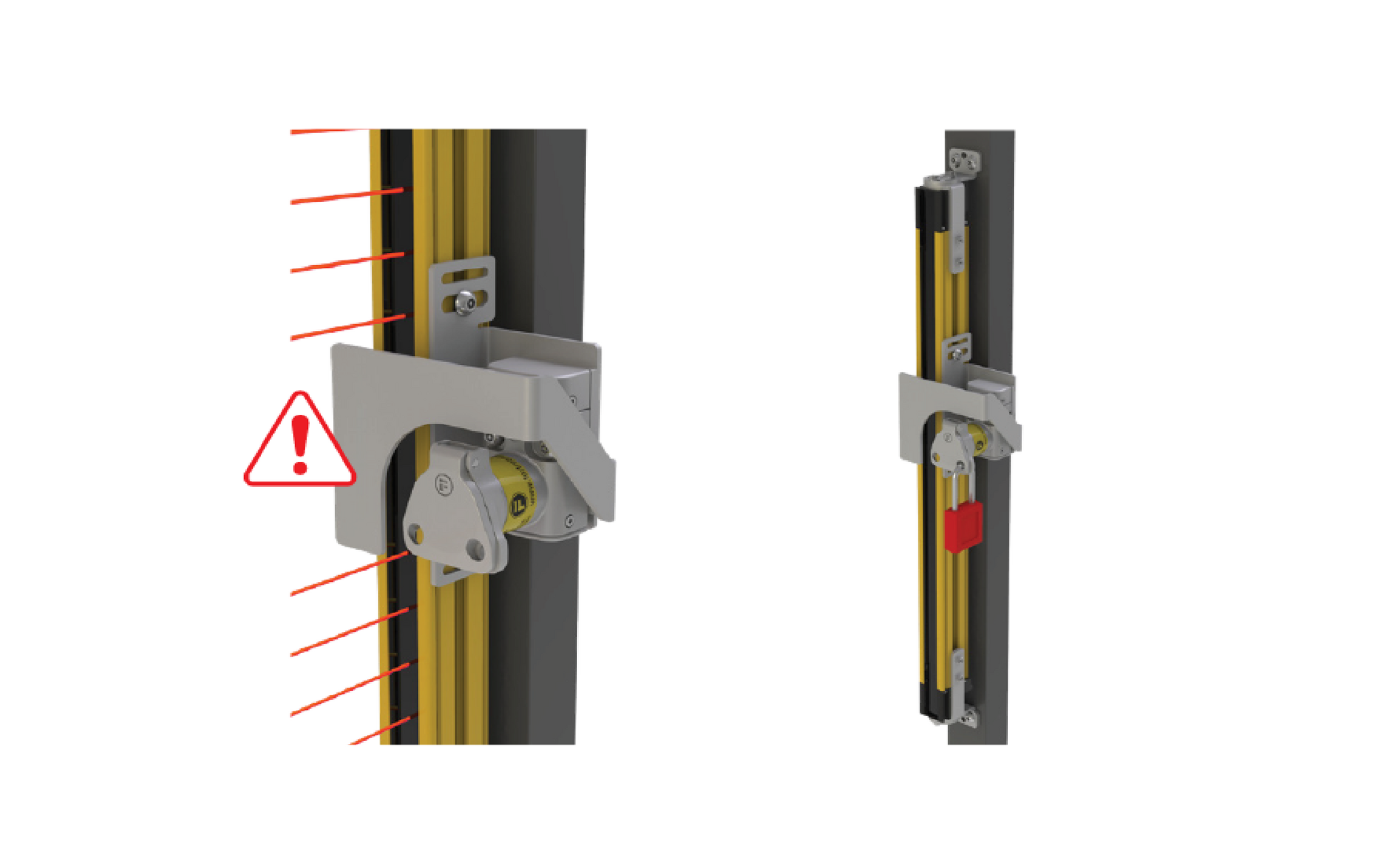

Das BRAVO-System blockiert die Lichtstrahlen des Lichtvorhangs physisch, sobald sich ein Bediener im geschützten Bereich befindet. Dies geschieht durch eine mechanische Sperrplatte, die mit einem eindeutig codierten Sicherheitsschlüssel betätigt wird. Wenn Wartungspersonal den geschützten Bereich betreten muss, wird der Schlüssel gedreht, wodurch die Sperrplatte vor den Empfänger bewegt und die Infrarotstrahlen des Lichtvorhangs unterbrochen werden. Der Schlüssel kann erst entfernt werden, wenn die Sperrplatte vollständig in Position ist, wodurch der Lichtvorhang blockiert bleibt und die Maschine nicht neu gestartet werden kann, solange der Bediener den Schlüssel besitzt.

Vermeidung von unbeabsichtigtem Neustart und Einschluss

Das BRAVO-System dient als persönliche Lockout-Vorrichtung für jeden Bediener. Durch das Mitnehmen des Schlüssels in den Gefahrenbereich wird sichergestellt, dass niemand die Maschine von außen neu starten oder den blockierten Lichtvorhang zurücksetzen kann. Die Sperrplatte bleibt mechanisch verriegelt, bis der Schlüssel zurückgegeben wird. Dadurch wird ein Neustart erst ermöglicht, wenn sichergestellt ist, dass alle Personen den Bereich sicher verlassen haben. Für Wartungsarbeiten mit mehreren Bedienern verfügt BRAVO über eine Zwei-Vorhängeschloss-Verriegelungsoption. So können mehrere Vorhängeschlösser an der Staubschutzabdeckung angebracht werden, wodurch das Einsetzen des Schlüssels und damit das Freigeben des Lichtvorhangs verhindert wird, bis alle Schlösser entfernt wurden.

Einfache Nachrüstung und langlebige Konstruktion

BRAVO wurde für eine einfache Nachrüstung an jedem vorhandenen Lichtvorhangsystem entwickelt. Die Einheit wird direkt auf oder neben dem Empfänger des Lichtvorhangs mit nur zwei Befestigungen montiert. Die Ausführung aus Edelstahl 316 gewährleistet eine langfristige Zuverlässigkeit in anspruchsvollen industriellen Umgebungen, auch bei Staub, Feuchtigkeit oder Reinigungsmitteln. Das System ist mit 200.000 eindeutigen Schlüsselkodierungen erhältlich, was das Risiko von Schlüsselduplikaten reduziert und eine eindeutige Zuordnung über mehrere Maschinen oder Zonen ermöglicht.

Normenkonformität und Kosteneffizienz

Gemäß ISO 10218-2 müssen Sicherheitssysteme sicherstellen, dass gefährliche Maschinen nicht neu starten können, solange sich Bedienpersonal noch im geschützten Bereich befindet. Elektronische Lösungen wie Laserscanner, Radarsysteme oder Sicherheitsmatten können zwar für den Neustartschutz verwendet werden, verursachen jedoch häufig hohe Installations- und Wartungskosten. Das BRAVO-Verriegelungs-Blockiersystem bietet eine robuste mechanische Alternative, die keine Verkabelung, Programmierung oder aufwändige Wartung erfordert, und dennoch ein hohes Schutzniveau gegen Einschluss und unerwarteten Neustart erreicht.

Zusammenfassung der wichtigsten Vorteile des BRAVO-Verriegelungs-Blockiersystems

- Verhindert unbeabsichtigten Maschinenneustart, wenn sich Bediener im geschützten Bereich befinden

- Mechanische Blockierung der Lichtvorhangstrahlen, unabhängig von elektrischen Sicherheitskreisen

- Erzwingte Schlüsselentnahme stellt die Einhaltung von Lockout-Tagout-Verfahren sicher

- Zwei-Vorhängeschloss-Option für den Mehrpersonen-Zugang

- Edelstahl 316 Konstruktion und 200.000 eindeutige Schlüsselkodierungen

- Einfache Nachrüstung, keine Verkabelung oder Programmierung erforderlich
