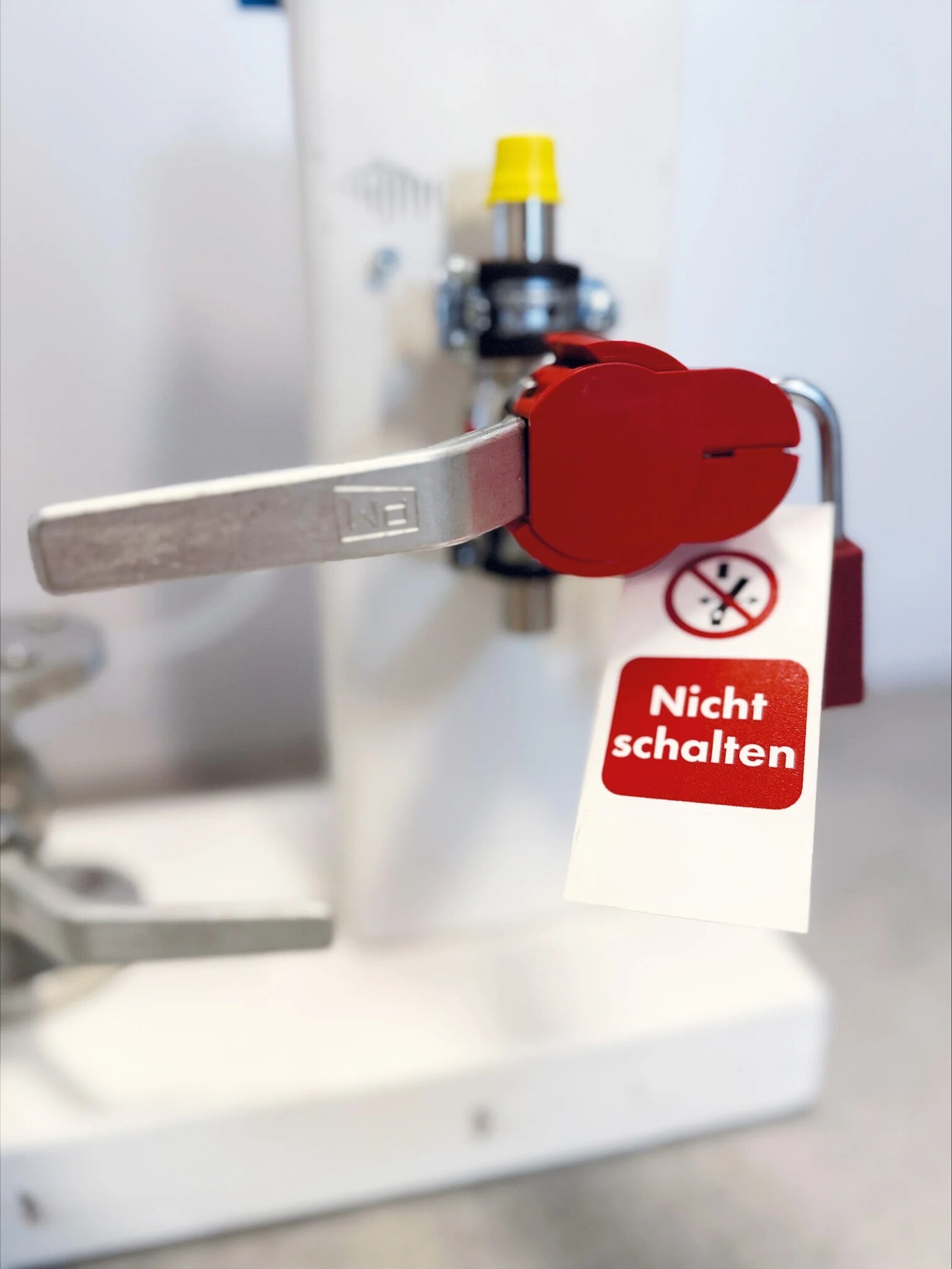

Ball Valve Lockout Device für Peter Meyer Ventile – ein Kompatibilitätsleitfaden
- Geschrieben am
- Durch Marit Krol
- Geposted in Lockout-Tagout, Peter Meyer Kugelhähne
- 0
In vielen industriellen Umgebungen passen Standard-Kugelhahnverriegelungen nicht auf alle Ventiltypen. Dies ist insbesondere bei Peter Meyer Kugelhähnen der Fall, bei denen sich die Geometrie und Konstruktion des Handhebels von gängigen Ausführungen unterscheiden.
Dieser Artikel erläutert:
- - Warum Standard-Lockout-Geräte häufig nicht funktionieren
- - Worauf bei einer kompatiblen Lösung zu achten ist
- - Welche Art von Lockout-Gerät effektiv eingesetzt werden kann
Das Problem: Warum Standard-Kugelhahnverriegelungen nicht auf Peter Meyer Ventile passen
Die meisten Kugelhahnverriegelungen sind für Standard-Handhebel mit vorhersehbaren Abmessungen und Freiräumen ausgelegt.
Peter Meyer Kugelhähne verfügen jedoch häufig über:
- - Kompakte oder nicht standardisierte Handhebelgeometrien
- - Geringe Freiräume zwischen Handhebel und Rohrleitung
- - Unterschiedliche Dicken oder Beschichtungen des Handhebels
Diese Faktoren führen zu zwei häufigen Problemen:
- Das Lockout-Gerät kann den Handhebel nicht vollständig umschließen
- Der Verriegelungsmechanismus kann nicht ordnungsgemäß gesichert werden
Infolgedessen kann das Ventil trotz angebrachtem Lockout-Gerät weiterhin betätigt werden, was nicht den Lockout-Tagout-Anforderungen entspricht.
Worauf bei der Auswahl eines kompatiblen Lockout-Geräts zu achten ist
Bei der Auswahl eines Lockout-Tagout-Geräts für nicht standardisierte Kugelhähne sind die folgenden technischen Aspekte entscheidend:
1. Verstellbarer Klemmmechanismus
Ein Gerät mit fester Größe ist häufig ungeeignet. Das Gerät muss sich anpassen können an:
- - Unterschiedliche Handhebelbreiten
- - Variable Abstände zwischen Handhebel und Rohrleitung
2. Toleranz für begrenzte Freiräume
Das Gerät muss auch in beengten Einbausituationen funktionsfähig sein, insbesondere in:
- - Skid-montierten Systemen
- - Prozessanlagen mit dichter Rohrleitungsführung
3. Materialfestigkeit und Griff
Für ein zuverlässiges Lockout-Tagout:
- - Das Gerät muss Verformungen unter Krafteinwirkung widerstehen
- - Der Griff muss eine Bewegung des Handhebels verhindern
4. Größenbereich (DN-/Zoll-Kompatibilität)
Es ist stets zu prüfen:
- - Minimale und maximale Ventilgröße
- - Handhebellänge und -dicke
Empfohlene Lösung für Peter Meyer Kugelhähne
Eine geeignete Option ist eine kompakte, verstellbare Kugelhahn-Lockout-Tagout-Vorrichtung, die für kleinere oder nicht standardisierte Handhebel ausgelegt ist.
Ein Beispiel ist hier verfügbar:
→ Kugelhahnverriegelung für kleine und mittelgroße Ventile
Dieser Gerätetyp ist effektiv, weil:
- - Er ein verstellbares Verriegelungssystem verwendet
- - Er in Situationen mit begrenztem Freiraum eingesetzt werden kann
- - Er für kleinere Handhebelgeometrien ausgelegt ist, wie sie typisch für Peter Meyer Kugelhähne sind
Anstatt auf eine vollständige Umhausung zu setzen, fixiert das Gerät den Handhebel in Position und verhindert so die Betätigung.
Kompatibilitätsübersicht
Nachfolgend eine allgemeine Kompatibilitätsübersicht basierend auf typischen Installationen:
| Ventilgröße (DN) | Kompatibilität | Hinweise |
|---|---|---|
| DN10 – DN20 | Hoch | In der Regel geeignet |
| DN25 – DN32 | Mittel | Abhängig von der Handhebelgeometrie |
| DN40+ | Gering | Größeres Gerät kann erforderlich sein |
