Voorkom insluiting in afgeschermde zones met de ALPHA

• Geplaatst op 18 Juni 2025
• 0

ALPHA, mechanische insluitingsbeveiliging voor schuif- en draaideuren

De ALPHA is een mechanische insluitingsbeveiliging voor schuif- en draaideuren van machines. De ALPHA voorkomt onverwachte herstart van machines tijdens onderhoud of reiniging, en beschermt operators tegen insluiting wanneer zij zich met hun hele lichaam in het afgeschermde gebied begeven.

De ALPHA wordt toegepast als aanvullende veiligheid bij bestaande interlocks en biedt bescherming volgens het Lockout-Tagout principe, zonder dat elektrische aanpassingen nodig zijn.

Hoe werkt de ALPHA?

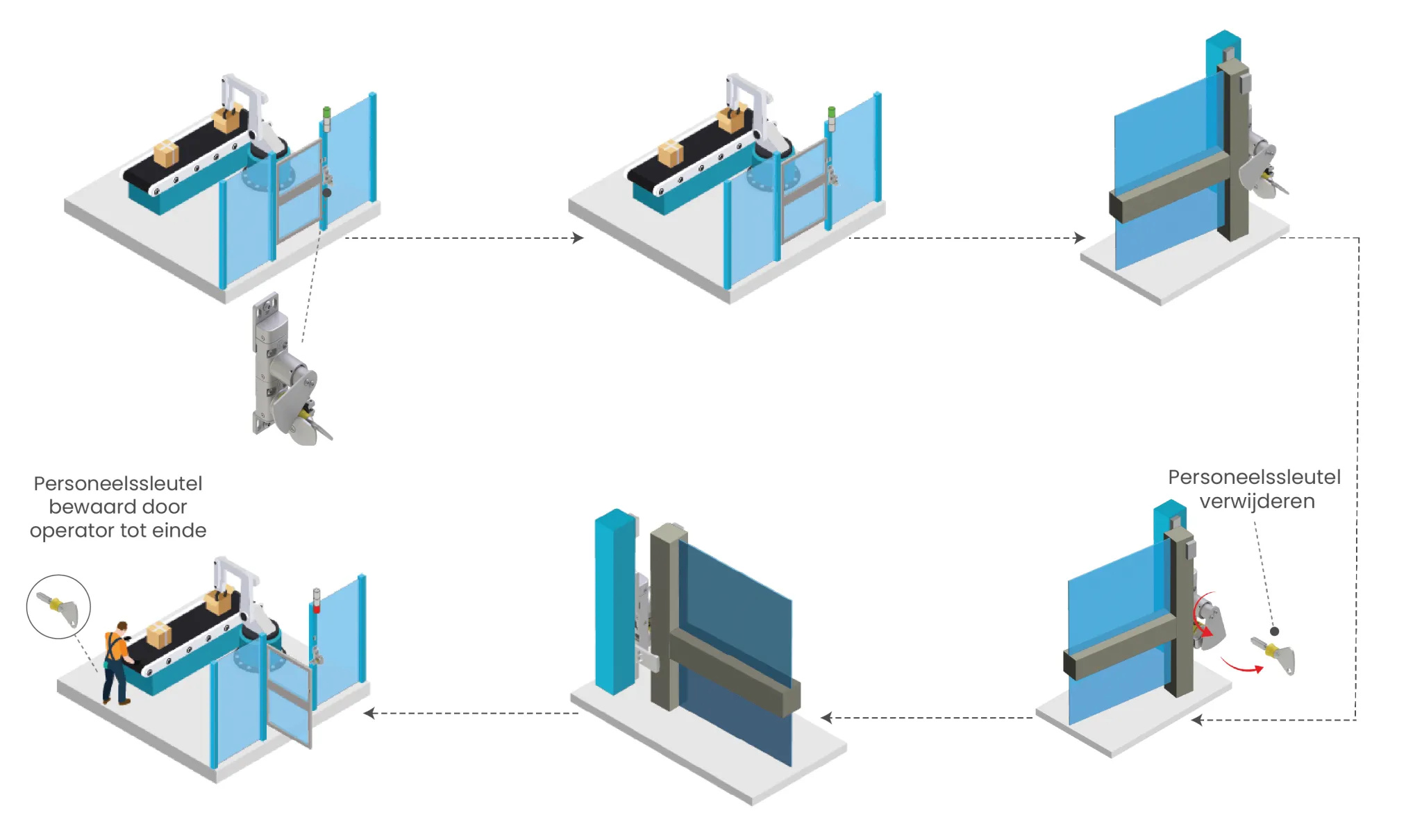

ALPHA voor draaideuren
Bij een draaiende installatie is de deur gesloten en zijn de veiligheidscontacten van de bestaande veiligheidsschakelaar gesloten.

Wanneer de deur wordt geopend, schakelt de veiligheidsschakelaar de installatie uit. De ALPHA voorkomt echter dat de deur volledig geopend wordt totdat de sleutel wordt gedraaid en verwijderd.

Het draaien en verwijderen van de sleutel heeft twee functies:
- De voorste blokkeerplaat wordt vrijgegeven, zodat de deur volledig geopend kan worden.
- De achterste blokkeerplaat wordt geroteerd, waardoor het sluiten van de deur mechanisch wordt geblokkeerd.

De operator neemt de sleutel als persoonlijke veiligheidssleutel mee het gevarengebied in. Zonder deze sleutel kan de deur niet worden gesloten en blijft herstart van de installatie voorkomen.

ALPHA voor schuifdeuren
Bij een draaiende installatie is de schuifdeur gesloten en zijn de veiligheidscontacten van de bestaande veiligheidsschakelaar gesloten.

Bij het openen van de deur schakelt de veiligheidsschakelaar de installatie uit. De ALPHA voorkomt ook hier dat de deur volledig geopend wordt totdat de sleutel wordt gedraaid en verwijderd.

Door het draaien en verwijderen van de sleutel:
- Wordt de voorste blokkeerplaat vrijgegeven, zodat de schuifdeur volledig geopend kan worden.
- Wordt de achterste blokkeerplaat geroteerd, waardoor het sluiten van de schuifdeur wordt verhinderd.

Ook hier geldt: de operator neemt de sleutel als persoonlijke veiligheidssleutel mee naar binnen. Zolang de sleutel niet is teruggeplaatst, kan de deur niet gesloten worden en blijft de installatie geblokkeerd.

Lockout-Tagout toepassing
Aan de ALPHA kunnen optioneel twee Lockout-Tagout veiligheidshangsloten worden bevestigd. Hierdoor kunnen meerdere operators hun aanwezigheid mechanisch borgen volgens geldende LOTO-procedures.

Technische kenmerken
- Mechanische insluitingsbeveiliging voor schuif- en draaideuren
- Voorkomt onverwachte herstart bij whole body access
- Volledig mechanisch, geen bekabeling of programmering vereist
- Eenvoudig te integreren in bestaande interlocksystemen of bij lichtschermen
- Behuizing en componenten van roestvast staal, geschikt voor zware industriële toepassingen
- Montage met slechts twee bevestigingen
- Geschikt voor stoffige, vuile of vochtige omgevingen en voor installaties met regelmatige reiniging
- Twee punten voor het plaatsen van extra Lockout-Tagout veiligheidshangsloten

Toepassingsgebieden
- Afgeschermde zones met schuifdeuren of draaideuren
- Toegangen waar operators met het hele lichaam het gevarengebied betreden
- Aanvullende bescherming bij bestaande interlocksystemen of lichtschermen (BRAVO voor lichtschermen)
- Omgevingen met Lockout-Tagout procedures

Voor technische specificaties of toepassingsadvies over de ALPHA, neem contact op met Lockout-tagout-shop.com.
